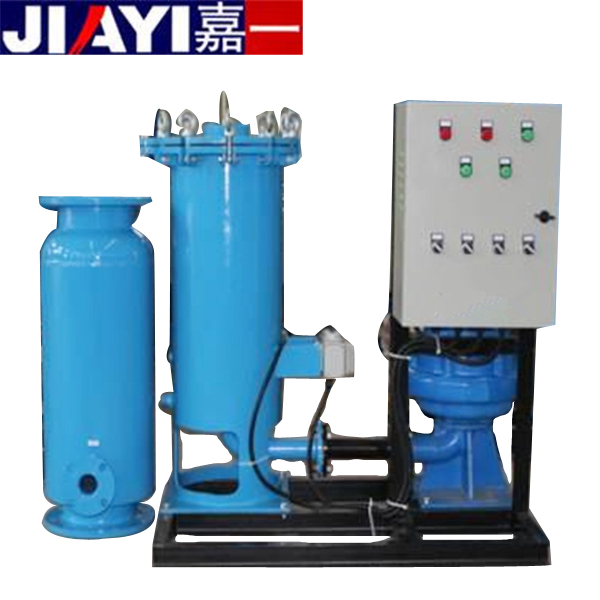

冷凝器胶球清洗装置结构

冷凝器胶球清洗装置工作原理：

​

综合过滤、缓释三合一复配化学水处理药剂加药、金属壁面精确测温、GPRS数据远传、组态中央应用质量检测软件 、流体力学、发泡纳米橡胶球、微电脑控制等技术达成最简单的冷水机组循环水系统一站式完整解决方案。

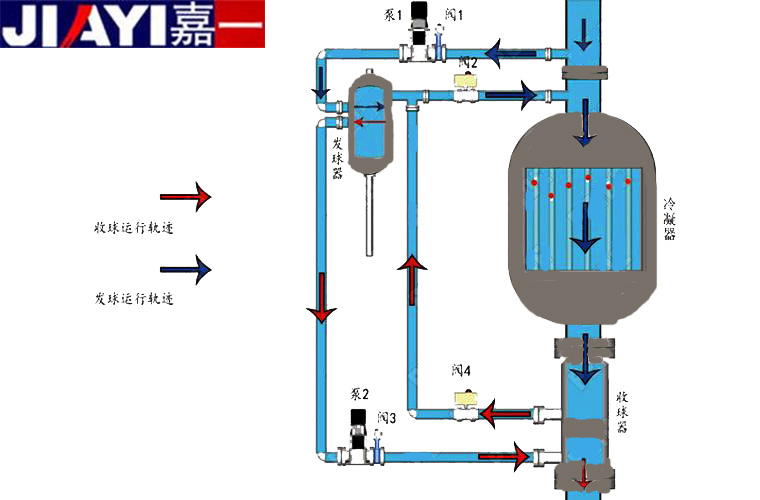

发球机将胶球发入冷凝器中，胶球依靠水压差擦洗掉换热管内壁的污垢，在冷却水出口端通过捕球器回收胶球至发球机形成一个清洗循环，通过微电脑控制程序设置清洗频率和次数，达到自动在线清洗功能。始终保持冷凝器内壁洁净，换热效率最高，冷水机组制冷效率最高，降低能耗，节省能源。提高冷水机组制冷效率、节能率6%-15%。

安装后冷水机组冷凝器小温差（端差）增量不超过0.3±0.1℃（与新机或清洗干净的冷凝器相比）冷凝器、蒸发器采用的内螺纹高效传热管内齿高大约为0.3mm，齿与齿间距大于0.2mm，内螺纹β角小于50°。清洗胶球采用的是耐磨脱皮发泡毛面结构，直径比换热管内径大1-2mm，毛面粗糙度较大，清洗时胶球是沿内螺纹的β角方向旋转前进清洗内壁的，所以脱皮胶球队内螺纹高效传热管具有良好清洗效果。

采用不锈钢楔型网对冷却、冷冻循环水进入冷凝器、蒸发器前进行过滤，确保大于1.5mm的颗粒不能进入换热管内，以免造成换热管堵塞。过滤机构设有手孔，方便清洗杂质；整机压降不超过0.5m水柱。缓释三合一复配化学水处理药剂

对冷却循环水添加缓慢释放缓蚀剂、阻垢剂和杀菌剂，以缓解其对系统设备的腐蚀、阻止由于其不断的浓缩产生污垢粘附在系统设备内壁和杀死水中产生的菌藻及对人体有伤害的军团菌等细菌。同时由于冷却水不断的蒸发，其浓缩倍数达到5倍（GB50050-2007规定）时需要排放浓水和补充新水。缓释三合一复配化学水处理药剂需要定期更换。

胶球自动在线清洗

尽管采取了以上过滤、化学水处理措施，还是不能杜绝生物粘泥粘附于换热管内壁，采用胶球自动在线清洗装置可以定期清洗换热管内壁确保换热管内壁洁净。胶球直径大于换热管内径1mm，使用寿命2000次。

远程监测系统

基于移动互联网GPRS将冷水机组和胶球自动在线清洗装置的运行相关参数远传至zhong央应用质量监测中心，使设备维护和运行管理人员及时掌握运行动态，如：冷水机组冷凝器端差、开机时间、HCTCS故障报警、清洗次数、胶球更换等参数。技术人员可针对异常数据做出快速反应，确保冷水机组gao效、长期稳定运行。

具体操作方式：冷凝器胶球在线清洗

设计简单可靠，巧妙利用胶球湿态比重比水重的特点， 实现收球和发球的切换， 运行可靠，无外在动力， 经济， 适用于3 00 R T以下日开停一次以上的冷水机组冷凝器、蒸发器。使用性能和水阻要求符合J B / T 1 1 1 3 3 - 2 0 1 1标准。

视镜：加球及观察清洗胶球运行状态

手孔：通过手孔可以清洗过滤网的杂物

排球孔：可以放出清洗球以更换清洗胶球

排污孔：排出过滤网内的小颗粒的杂质等

卡箍：连接上下壳体，打开可实现检修

接管：连接冷水机组系统管道
