换热机组基础知识
换热机组结构及原理

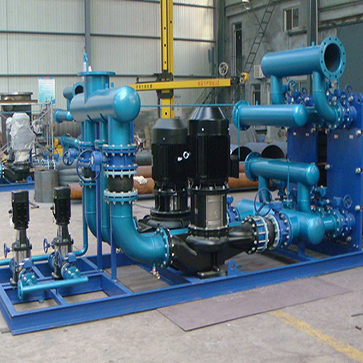

板式换热机组是由板式换热器、水泵、关断阀门（球阀、蝶阀、截止阀等）、Y型过滤器、软连接、止回阀、安全阀、仪表等部件组成
蒸汽机组还包括减压阀、疏水器、破真空阀、蒸汽过滤器等蒸汽组件
机组的控制部分包括控制器、执行机构、各种传感器和通信系统等，传感器包括温度传感器、压力变送器、压差变送器、流量计、热量表、液位开关和温度开关等；执行机构包括电动调节阀、变频器和电磁阀等
换热机组的换热原理：
二次低温回水经过滤器除污后，经由循环泵进入换热器，吸收一次热媒放出的热量，供水达到设定温度流向供热管网进行供热；
一次热媒经过滤器过滤后进入换热器，放热给二次介质后，管经电动调节阀后由回水管返回热源，加热后再次参与换热；
根据系统运行情况，补水泵适时对二次循环水系统进行定压补水。
各部件作用
板式换热器：是由具有一定波纹形状的金属板片叠装而成的一种新型高效换热器,换热板片之间由密封垫片密封和导流,分隔出冷/热两个流体通道,冷/热换热介质在相邻两板片形成的狭小曲折的通道中各自流过,通过相隔的板片进行传热。
板式换热器将热能从热网转移到用户系统，满足用户采暖及生活热水等需要。
水泵：通常把提升液体、输送液体或使液体增加压力的机器统称为泵，用来输送的液体包括水、油、酸碱液、乳化液、悬乳液和液态金属等，也可输送液体、气体混合物以及含悬浮固体物的液体。
水泵分类
按泵轴位置分为：
1)立式泵 2)卧式泵
按吸口数目分为：
1)单吸泵 2)双吸泵
按水泵在机组中的位置，分为：循环水泵、补水泵和增压泵，机组中所用循环水泵多为立式单吸管道泵；补水泵多为立式多级离心泵；增压泵为立式单吸管道泵。
