箱式变频无负压供水设备工作原理

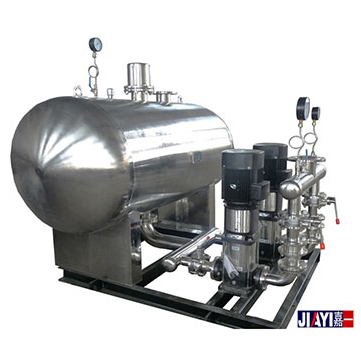

       智能型箱式泵站主要是由密封结构水箱、增压设备、变频控制柜、稳流器及泵组组成。系统分两路进水，一路进水箱，一路进稳流器，当用水量小，自来水服务压力高时，智能型

箱泵一体化泵站直接从自来水管网取水，叠压供水。当自来水服务压力低时，增压装置开始工作，将水箱内的水加压到设置的服务压力，进行差量补偿，从而达到节能、无二次污

染、恒压供水的目的。对市政自来水管网没有影响，是供水领域的新一代节能产品。

智能型箱泵一体化泵功能特点

1、保持恒压压力

        智能型箱式泵站实时通过压力传感器检测出口压力，将检测值和设定值进行比较运算，确定电机及水泵投入台数和变频器输出频率（反应为电机及水泵转速），以实现恒压供水的

目的。当自来水管网压力波动使得压力值小于正常压力值，进水量暂时小于出水量时，系统自动将稳压装置关到适合的位置，并启动增压装置通过多点取水，进行加压，知道进水

口压力口压力到达市政自来水管网正常压力值，确保设备进水口水量充足，以满足用户的用水需求。

2、高度自动化

         系统能实现全自动控制，具有手动/自动切换、主副泵定时轮换、压力调整、恒压、高低电压保护、欠相保护、漏电保护、过载保护、过热保护、缺水保护、不用水停车、瞬间

跳闸保护等功能。另可根据用户需求配置人机界面，可视化远程调整、监测和维护。

3、卫生-过流部件均采用不锈钢等食品级材料制造，符合国际涉水卫生规范。

4、叠压运行，节省费用

          系统保证管道恒压是根据用水量的变化调整投入台套数和运转速度，用水量大时投入功率大，用水量小时投入功率小。小用水量时（如夜间）系统由小功率泵变频调速恒压供水

系统一直在高效率点运行。因而大大降低了运行费用。可节约能源60%以上。-如市政管网有一定的压力，运行是只需在市政压力基础上补压即可。与传统具有蓄水池的供水设

备相比达到同样的效果而从电网吸取的功率较小。及恩呢该效果十分显著。-系统全自动运行无须专人值守：又因没有蓄水池等土建贮水设施，也没有水质处理仪器，免去定期清

洗、消毒等工作。故进一步降低了运行费用。

5、反冲洗功能-系智能型箱式泵站具有反冲洗控制功能，当水箱使用一段时间后，系统利用水泵的高压水定期对水箱进行冲洗，同时将含有杂质的水排放出去，确保水箱内不会产

生污垢，保证用户用水洁净。
