全自动自清洗过滤器的安装要点

　　全自动自清洗过滤器是一种利用滤网直接拦截水中的杂质，去除水体悬浮物、颗粒物，降低浊度，净化水质，减少系统污垢、菌藻、锈蚀等产生，以净化水质及保护系统其他设备正常工作的精密设备。水由进水口进入自清洗过滤器机体，由于智能化（PLC、PAC）设计，系统可自动识别杂质沉积程度，给排污阀信号自动排污
　　

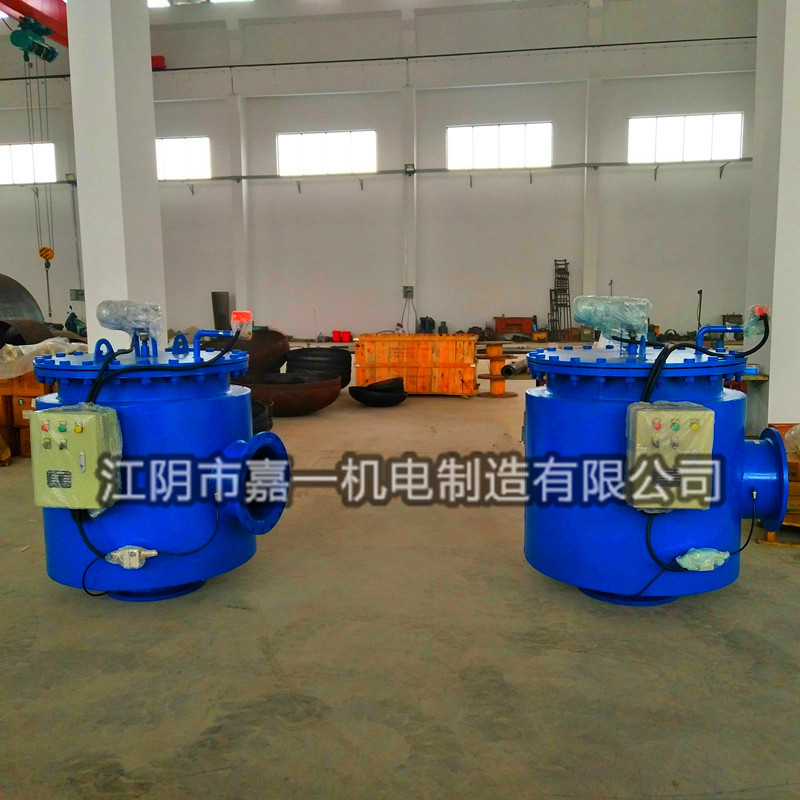

　　全自动自清洗过滤器由壳体、多元滤芯、反冲洗机构、电控箱、减速机、电动阀门和差压控制器等部分组成。壳体内的横隔板将其内腔分为上、下两腔，上腔内配有多个过滤芯，这样充分利用了过滤空间，显着缩小了过滤器体积，下腔内安装有反冲洗吸盘。工作时，浊液经入口进入过滤器下腔，又经隔板孔进入滤芯的内腔，大于过滤芯缝隙的杂质被截留，净液穿过缝隙到达上腔，后从出口送出。

      工作原理
　　
　　含杂质的水由入口进入过滤器，先流经粗滤网①进行粗过滤，然后进入细滤网②内腔进行细过滤，过滤后的净水由出口流出。过滤出来的杂质吸附在细滤网上，并因此形成了滤网内外表面的压差。当压差达到设定值时（比如0.5 Bar时），压力传感器传送信号给控制器，控制器打开排污阀④从排污口排出，结果使得水力马达腔和杂质收集器③和⑤室的压力下降，从而产生了类似于真空清洗原理的负压抽吸，滤网表面的杂质随着反冲洗水通过集污器和水力马达⑦排到污水腔⑥，经过排污孔排出。排水使水力马达和杂物收集器旋转，以使整个滤网得以冲洗。大尺寸的过滤器还带有驱动缸⑧以控制杂质收集器的纵向移动，并防止其移动过快，使整个滤网能被喷嘴冲洗。整个反冲洗过程自动控制，只需数秒，在自清洗过程中不会造成主水流的中断。
　　
　　应用范围
　　
　　全自动过滤器主要用于净化水用途，可用于工业、农业、电力、电子、医药、食品、印染、建筑、钢铁、冶金、造纸，煤矿，游泳池，景观，绿化等各行各业的水过滤、水处理、水改造特别是对水质要求较高的微滤领域，全自动过滤器有很多功能可去除水中泥沙、粘土、铁锈、悬浮物、藻类、生物粘泥、腐蚀产物、大分子细菌、有机物及其它微小颗粒等杂质，达到水质净化的目的。
　　
　　安装注意事项
　　
　　1. 设备应采用旁通式安装，以便设备在不停机状态下检修与维护。
　　
　　2. 本设备可根据现场情况采用水平或垂直安装，设备必须按进出水口方向与管道连接，当垂直安装时，设备进水口朝上，水平安装时，排污口朝下。
　　
　　3. 设备进水口、出水口、排污口均应加装阀门（排污阀应为快速阀）。
　　
　　4. 设备之间净距离不小于1500mm；设备与墙体净距离不小于1000mm；设备与四周应留出不小于500mm的维修空间。
　　
　　5. 设备进出口管道上，应以靠近管口处设置管道支架；直接与容器管口相连接的大于或等于DN150的阀门下面宜设置支架。
