胶球清洗装置的配置

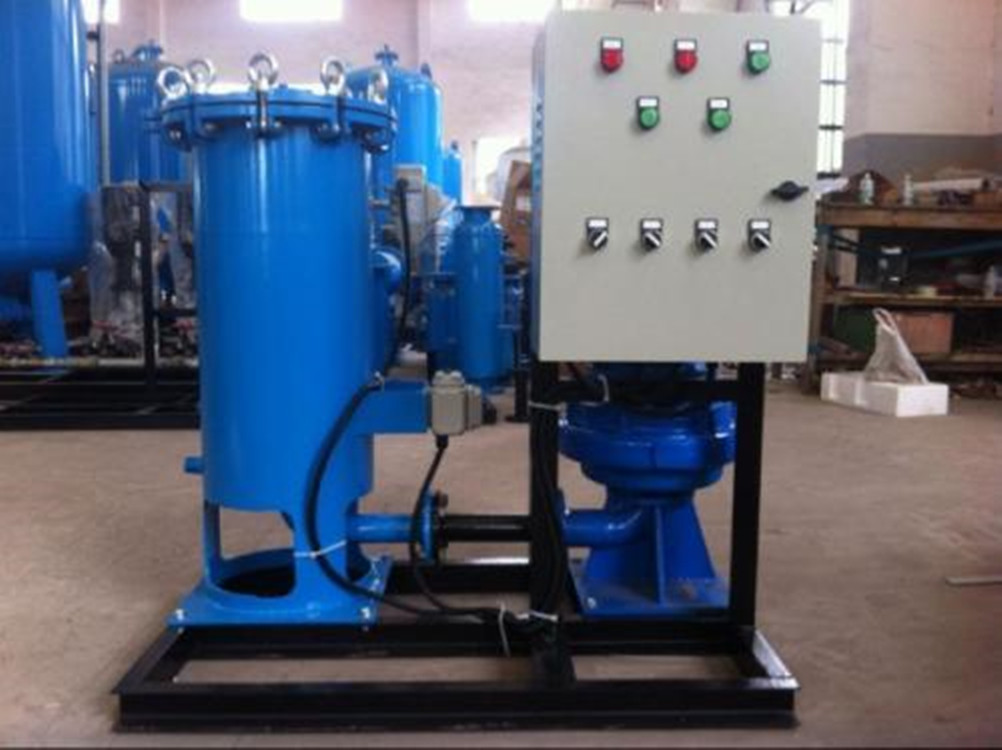

胶球清洗装置系统由二次滤网、收球网、装球室、胶球泵、分汇器、阀门管路和电器控制装置构成。
选用合适的海绵胶球，球的湿态直径比冷却管内径略大一点(约1~2mm)，且湿态比重和水相近，将胶球投入装球室内，数量为凝汽器进水室铜管数的15％左右，将装球室封严，然后启动胶球泵，打开系统两端碟阀，胶球就在循环水进出口压力差的作用下，被挤压通过冷却管，对冷却管内径进行一次抹擦，使管内壁污垢随水流带出，胶球随循环水经出水管进入收球网，在收球网板的阻拦下，把胶球分离出来，由胶球泵抽出重新回到装球室，如此循环返复对凝汽器冷却管实现连续自动清洗。当清洗3个小时左右后，操作装球室内的漏斗回位，运行3~5分钟后即可收球。
胶球清洗装置各部组件
①二次滤网：二次滤网是循环冷却水净化的主要设备，它清除了大于6mm以上的一切杂物，确保凝汽器循环水系正常工作，对确保胶球清洗系统正常工作起到了关键作用。对于循环水质比较干净的电厂，就不必再加装二次滤网。
循环水从入口进入滤网，大于6mm的污物被压附在滤网筒外围，启动电机网芯旋转，污物通过集污箱时，被刮污板挡下，开启排污阀，压力水从网芯内向网芯外反冲洗，污物随水流排出滤网。
②收球网：收球网是胶球清洗系统中的关键设备，它安装于凝汽器出水管段上，它的作用是把胶球从冷却水中分离出来，且必须具备不漏球、不卡球的性能，球被回收后由引出管从收球网引出打回装球室。
收球网的栅网板可以转动；在胶球装置投运时，网板处于收球位置，在不投运清洗装置时，该栅网板可旋转到与水流方向一致的位置；既减少水阻又起到清除栅板上杂物的作用。
③装球室：装球室是胶球清洗装置中用于放球、取球、存储和观察胶球循环情况的装置；它由外壳、漏斗、切换阀等组成，并配有观察窗、放气、放水电磁阀门等。
④胶球泵：它是胶球清洗系统中使胶球进行不断循环的动力设备。该泵是一个专用的无障碍离心泵，其叶轮由两片叶片构成管状通道，它具有不堵球、不切球和对胶球磨损小等优点。
⑤分汇器：分汇器是一个三通(管)阀。通过其中导向板的切换可使球进入需要清洗的一侧凝汽器中。它也可作为收球网胶球引出管的汇合和接球管的分流三通管使用。
